Как поставить сигнализацию на киа рио

Содержание

Статья в тему:  Как заменить шпильку на ступице киа рио

Установка сигнализации Star Line своими руками!

Еще раз всем привет! Хочу поделиться с вами своей работай по установки копии Star Line B9 купленной в «поднебесной» за 3к) на алиэкс. Изначально как-то терзали меня сомнения лезть в проводку авто, но вот эта замечательная и подробная инструкция www.starline-install.ru/i…/install_cards/KiaRio.pdf развеяла все мои сомнения, ну и я полез)
К каналу климата саморезами прикрутил блок управления (думаю за одно зимой он будет подогреваться, а летом остывать).

Провода к трем штекерам приборной панели подключил согласно выше указанной инструкции

Вторая основная «масса» у нас около замка

Потом подключился к замку

Протянул кнопку к блоку предохранителей

Так же протянул светодиод и антенну с кнопкой вызова и тем.датчиком. Обшивку потолка не трогал, благо корейцы там оставили щель, куда и влез наш широкий и тонкий жгут от антенны.

Датчик удара приклеил и подстраховал еще стяжкой ПВХ именно на кузов(металл).Под панелью где выходят провода в моторный отсек, там были каких то два болта (наверно под педаль сцепления) вот между них я и замастил его.

Да вот, с цент. замком у меня был косяк, подключайте зеленый провод сигналки к синему проводу цен.замка, а синий провод сигналки к желто-черному проводу цен.замка и будет вам счастье!

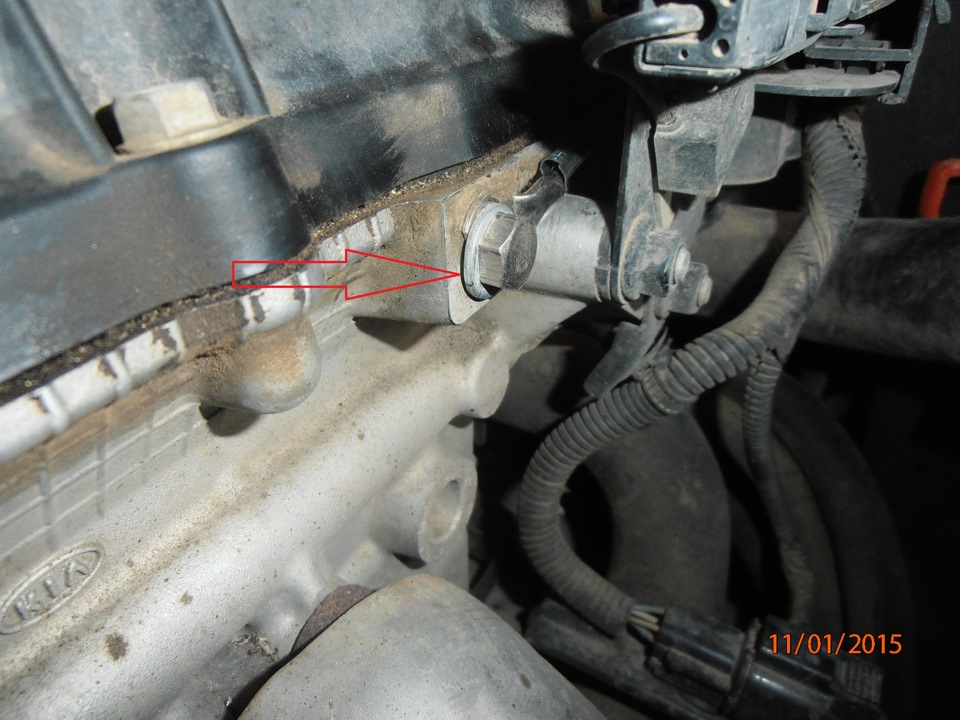

Тут у меня расположился датчик температуры двигателя

Сирена (в комплекте не идет, цена вопроса 150р)

Статья в тему:  Как включается задняя передача на киа рио

Брелок с силиконовым чехлом. (чехол также заказал на алиэкспресс, цена около 140р была, но удобства и безопасности брелка на гораздо большую сумму)

Вот и все «а я боялась лишь только юбка помялась»)))
Пока радует, и все работает без тормозов, температуру показывает везде, заводит — глушит на ура(тьфу-тьфу-тьфу)
Всем спасибо, кому нужна помощь буду рад помочь! С наступающим Вас праздником!

Установка автосигнализации на автомобиль kia rio

Автомобили иностранного производства пользуются заслуженной популярностью у отечественного потребителя. Владельцам таких машин стоит хорошо позаботиться об охране своего транспортного средства. Сейчас владельцы машин из модельного ряда kia rio смогут узнать, как подобрать надёжную сигнализацию для своего транспорта.

Машину kia rio относят к категории элитных автомобилей. Много отечественных водителей отдают предпочтение именно этой марки. Удобство и привлекательный вид подкупают не только автомобилистов, а и угонщиков, которые мечтают угнать чью-то новенькую модель этой марки.

Чтобы избежать столь неприятной ситуации водителю и собственнику kia rio стоит задуматься о приобретении и установке сигнализации. Какие охранные системы являются лучшими и как выбирать сигнализацию автолюбитель сможет узнать прямо сейчас.

Что выбрать – сигнализация от малоизвестного производителя или лидер продаж

На рынке присутствует огромное количество автомобильных сигнализаций разных моделей. Они отличаются по цене и набору функций. Охранные системы от известных производителей продаются чаще, а малоизвестные бренды находят поддержку лишь в узких кругах потребителей. Но при выборе сигнализации для kia rio не стоит опираться на ценовую политику и популярность компании производителя.

Статья в тему:  Как снять форсунку омывателя киа рио 3

Выбирать сигнализацию следует отталкиваясь от таких принципов:

  • величина функционального ряда охранной системы – чем больше дополнительных защитных возможностей, тем лучше;
  • диапазон воздействия сигнализации – если охранная система работает исправно на достаточно большом расстоянии, её защитные функции более надёжные;
  • сравнение ценовых политик и функционального ряда охранных систем от нескольких производитель – даёт возможность избежать переплат и получить качественную продукцию дешевле;
  • анализ отзывов об сигнализациях конкретных покупателей – можно посмотреть на форумах, чтобы понять, как конкретная система будет работать на киа рио;
  • изучение тонкостей установки сигнализации – позволит определить можно ли установить систему самостоятельно или придётся обращаться за помощью в сервисный центр.

Хорошие модели встречаются, как среди дорогих автомобильных сигнализаций, так и в перечне более бюджетных вариантов. Владельцу киа рио просто нужно уделить достаточно времени выбору охранной системы и он найдёт нужный вариант.

Для престижной машины нужна мощная сигнализация – выбираем из топа

Опросы и дополнительные исследования показали, что лидерские позиции в плане качества и продаж занимают сигнализационные системы StarLine, Pandora, Scher Khan, Sheriff и Magnym. Последняя система имеет поддержку GPS, что увеличивает её охранные возможности. Лидеры топа могут удивить владельца киа рио такими показателями:

  • наличие функции автозапуска и программ для дополнительного комфорта обладателя авто;
  • расширенный набор охранных датчиков, улучшающих качество сигнала;
  • есть система защиты от перехвата сигнала и система специальной кодировки;
  • практически все сигнализации имеют возможность предоставить покупателю функцию двухсторонней связи;
  • ещё более улучшенное качество тревожного сигнала.
Статья в тему:  Когда выйдет новый киа рио

Установка охранной системы на kia rio – вызвать профессионала или сделать всё самому. Если обладатель автомобиля киа рио ищет сигнализацию, которая идеально адаптируется под отечественные климатические условия – Scher Khan станет для него наиболее оптимальным вариантом. GPS модуль присутствует в сигнализационной системе Magnym. Pandora имеет много дополнительных возможностей, но её стоимость очень высокая. Сигнализация StarLine – это вариант, который вмещает в себя самые необходимые функции, при этом не предлагая клиентам слишком высокую цену. Установка любой из этих сигнализаций может производиться специалистами или самостоятельно.

Профессиональная и самостоятельная установка сигнализации займёт примерно одинаковый промежуток времени. Но за профессиональный монтаж придётся выложить немало денег. Исходя из этой стороны каждому автомобилисту будет интересно как установить сигнализацию самостоятельно. На самом деле здесь нет особых сложностей. Достаточно разобраться в механизме строения kia rio, выделить время и произвести следующие действия:

  • подготовить набор необходимых инструментов;
  • снять панели в нужных местах и освободить доступ к точкам подключения;
  • найти все точки подключения;
  • заняться установкой центрального блока, датчиков, сирены;
  • произвести подключение проводов по указанной в инструкции схеме;
  • заизолировать все провода, спрятать другие элементы сигнализации подальше от глаз;
  • вернуть части конструкции автомобильного механизма на свои места и воспользоваться функцией «автозапуск».

После того, как автозапуск сработает можно проверять возможности новой сигнализации и настраивать её на желаемый режим работы. Все современные модели автомобильных сигнализаций имеют автозапуск, что и делает процесс настройки сигнализации намного проще и быстрее. Установка должна производиться медленно, а после всех действий стоит проверить всё ли правильно сделано.

Статья в тему:  Как снять плафон в киа рио

В автомобиле киа рио есть такие точки подключения:

  1. Концевики дверей, багажника и капота.
  2. Габариты.
  3. Ключ зажигания.
  4. Ручник.
  5. Тахометр.
  6. Датчик масла
  7. Поворотники, генератор и статор.

Провода какого цвета к ним подключать автомобилист может узнать из инструкции – к автомобильной сигнализации она прилагается.

Ещё несколько советов по подбору для владельца kia rio

Выбирая сигнализацию для автомобиля, установка которой будет производиться именно в машину kia rio стоит обращать внимание на ряд дополнительных особенностей. К таким показателям можно отнести:

  • расстояние между парковкой и местом нахождения водителя;
  • типичные климатические условия, которые характеризуют конкретный регион;
  • наличие в районе стоянки мест, излучающих радиационные волны – если такие присутствую нужно брать наиболее мощный вариант;
  • хочет ли водитель иметь сигнализацию с дополнительными возможностями – парковочный таймер, будильник, другие функции.

Характеристики самой сигнализации и дополнительные условия хранения автомобиля помогут владельцу киа рио определиться с выбором охранной системы. В решении такого вопроса должно обращаться внимание не только на цену автосигнализации, а и на её качественные характеристики, а ещё дополнительные показатели. Только таким образом удастся выбрать действительно хорошую и эффективную сигнализацию для машины, установка которой принесёт сплошное удовольствие.

Автосигнализация, которая имеет функцию «автозапуск» идеально подходит для машины кио. Из множества доступных вариантов нужно выбирать именно такую систему, ведь автозапуск позволяет человеку избежать проблем с настройкой системы и её включением. Сигнализацию, которая имеет автозапуск достаточно просто установить и всё будет работать так, как нужно водителю.

Статья в тему:  Где стартер у киа рио

Установка сигнализации на Kia Rio

Точки подключения автосигнализации на KIA Rio

Концевики дверей – зеленый провод (между желтыми), правый разъем комбинации.
Концевик багажника – зеленый оранжевый, правый разъем комбинации.
Габарит – желтый черный (двойной), коричневый разъем монтажного блока.
Концевик капота – установить.
Блокировка – зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса)
Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке.
Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема).
Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2).
Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод.
Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания:
Плюс – синий и зеленый.
IG1 – розовый.
IG2 – оранжевый.
ACC – желтый.
Стартер – белый.

Автомобиль, оборудованный полным центральным замком:
Замки дверей – разъем FLR (A) на монтажном блоке (по минусу):
Желтый черный – отпирание. (в самом верху разъема)
Синий – запирание.
Повороты – разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху).
разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы.
(заглушка магнитолы выщелкивается без снятия консоли).
Магнитола задвигается в заводской контейнер, без фиксации.

Статья в тему:  На каком пробеге удалять катализатор киа рио 4

белый (-); коричневый (+) – перед левый.
желтый (-); черный (+) – перед правый.
оранжевый (-); зеленый (+) – задний правый.
синий (-); красный (+) – задний левый.

Черный – минус.
Красный – плюс.
Желтый – габарит.
Зеленый – АСС

Точки подключения автосигнализации на KIA Rio 2001, USA

Замок зажигания:
+12В – чёрный, красный
ACC – зелёный
IGN – белый/синий
IGN2 – белый
ST – чёрный/жёлтый

  • Левый разъём:
    • Концевики (-) – зеленый/красный, 2 пин слева
  • Средний разъём:
    • Тахометр (

      ) – коричневый/красный

    • Повороты (+) – зелёный/жёлтый, 1 пин слева
  • Правый разъём:
    • Повороты (+) – зеленый/белый, 1 пин слева

Левая кик панель водителя, в самом верху блок центрального замка:
Закрыть центральный замок (-) – красный
Открыть центральный замок (-) – жёлтый
Подключение перекидкой. Но можно отрезать провода и подключить сигнализацию к блоку. При таком подключении не будут управляться замки дверей с водительской двери.

Иммобилайзера на данном авто нет.

Точки подключения автосигнализации на KIA Rio 2009

Приборная панель:
тахометр – зелёный (10-й контакт на 3-м разъёме)
повороты – серый и синий/оранжевый (4 и 5-й контакты на 1-м разъёме)
концевик двери – зелёный (8-й контакт, 1-й разъём)
концевик багажника – зелёно/оранжевый (18-й контакт, 1-й разъём)
генератор – серо/оранжевый (6-й контакт, 2-ой разъём)

Точки подключения автосигнализации на KIA Rio 2012

Замок зажигания:
+12V – красный и розовый
зажигание 1 – синий
зажигание 2 – зеленый
асс – синий под белым (можно не подключать)
стартер при АКПП – белый
стартер при МКПП – двойной синий на педали сцепления

Разъём кик-панели водителя:
концевик двери (-) – розовый
концевик багажника (-) – зеленый
центральный замок (-) – белый/оранжевый (закрыть) и синий/оранжевый (открыть)

Жгут в кик-панели водителя:
повороты (+) – синий и коричневый
стоп (+) – красный
бензонасос (+) – белый
ручник (-) – серый/оранжевый
отпирание багажника (+) – синий, силовой провод

зарядка (+) – синий в черном разъёме слева от блока предохранителей, верхний крайний левый

Для обхода иммобилайзера использовал Starline BP-03.

Точки подключения автосигнализации на Kia Rio 2013

+12В – красный толстый на блоке предохранителей

Замок зажигания:
АСС – синий
IGN1 – синий
IGN2 – зелёный
Стартер – белый
Для варианта с МКПП:
Стартер – синий провод на педали сцепления

Панель приборов:
Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёме
Двери – зелёный (тонкий) в левом разъёме
Багажник – зелёный (тонкий) левом разъёме
Ручник – красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок:
отпирание – синий/красный
запирание – белый/красный
На разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ:
1000
2001
3000
4000
ЗП18
У001
ОС00
У000
dУOF
dbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Точки подключения автосигнализации на KIA Rio 2013 с электропакетом

Замок зажигания:
+12V – красный или розовый
зажигание 1 – синий
зажигание 2 – зеленый
асс – синий, рядом с белым

стартер – двойной тонкий синий провод на педали сцепления (там 2 концевика, наш дальний)

Кик-панель водителя, белый штекер:
двери (-) – зеленый
багажник (-) – зеленый
центральный замок (-) – белый/оранжевый и синий/оранжевый (можно в блоке над педалью газа, провода тех же цветов)

Порог водителя:
повороты (+) – синий и коричневый
ручник (-) – серый/оранжевый

генератор (+) – синий в черном штекере слева от блока предохранителей, ближе к двери

Точки подключения автосигнализации с can на KIA Rio 2013 PTS

Из can (автосигнализация Starline) берём концевики дверей, багажника, педаль тормоза, заведённый двигатель. По can управляем открытием багажника. Также есть возможность Slave режима.

Приборная панель:
CAN-H – зелёный в маленьком белом разъёме
CAN-L – оранжевый в маленьком белом разъёме
поворот 1 (+) – серый/оранжевый в маленьком белом разъёме
поворот 2 (+) – зелёный в большом разъём

Центральный замок запирание (-) – белый/оранжевый, кик-панель водителя, белый разъём
Центральный замок отпирание (-) – синий/оранжевый, кик-панель водителя, белый разъём

BCM с обратной стороны:
зажигание 1 (+) – белый, разъём B
зажигание 2 (+) – синий, разъём B
стартер (+) – белый, разъём A

бензонасос (+) – белый в пороге водителя

+12 – красный в 2-х контактном разъёме D на лицевой части BCM

После окончания автозапуска подать минус на провод концевика водителя – белый/чёрный в пороге водителя – для выключения света.

Точки подключения автосигнализации на KIA Rio 2017, ключ

Замок зажигания:
АСС – синий
Зажигание 1 – жёлтый
Зажигание 2 – салатовый
Стартер – серый
+12 В – розовый

Щиток приборов:
багажник – на приборке в большом разъеме – зеленый
двери – зелёный (тонкий) в левом разъёме
поворот 1 – синий в маленьком белом разъёме
поворот 2 – зелёный в большом разъёме

Центральный замок – ставится привод

Точки подключения автосигнализации на KIA Rio 2017, ключ ДУ, без автозапуска

Замок зажигания:
+12В – зелёный
зажигание 1 – розовый
зажигание 2 – оранжевый
стартер – белый

Верхний разъём кик-панели водителя:
центральный замок (-): белый тонкий (открывание) и жёлтый тонкий (закрывание)
концевик багажника (-) – зелёный

Нижний разъём блока предохранителей салона, лицевая сторона:
открытие багажника – оранжевый толстый
поворотники – зелёный (задний левый) и синий (задний правый)

Большой закрытый разъём сзади блока предохранителей салона:
передние поворотники и повторители – зелёный/оранжевый (передний левый) и синий/оранжевый (передний правый)

На стойке водителя:
концевики дверей (общий, с задержкой) – розовый

Точки подключения автосигнализации на KIA Rio Premium 2017, PTS, акпп, (авто модельного ряда 2015 — 2017 гг)

Верхний большой разъём спереди блока предохранителей:
12в – толстый белый
зажигание 1 – тонкий розовый, нижний ряд, рядом с тонким зеленым
зажигание 2 – толстый синий, нижний ряд
зажигание 3 (климат) – средний розовый, верхний ряд, рядом с толстым белым
стартер – тонкий желтый, верхний ряд, рядом тонкий белый и двойной розовый

CAN прошивка Starline 3363

CAN A – зелёный (H) и оранжевый (L), меньший разъём блока BCM (22 пина), справа от руля
CAN B – белый (H) и черный (L), диагностический разъём
LIN – синий/черный (А), белый квадратный разъём (16 пинов), слева на блоке предохранителей

Поворотники (альтернативка) – зелёный/черный, меньший разъём блока BCM (22 пина), справа от руля

damodan

Личный блог Попова Андрея

Как-бы что-бы

» data-image-meta=»<"aperture":"0","credit":"","camera":"","caption":"","created_timestamp":"0","copyright":"","focal_length":"0","iso":"0","shutter_speed":"0","title":"","orientation":"0">» data-image-title=»Kia Rio с установленной системой StarLine A93 и безключевым обходчиком иммобилайзера StarLine F1″ data-large-file=»http://www.tehcentr.pro/wp-content/uploads/2015/10/20151002_125240-1024×576.jpg» data-medium-file=»http://www.tehcentr.pro/wp-content/uploads/2015/10/20151002_125240-300×169.jpg» data-orig-file=»http://www.tehcentr.pro/wp-content/uploads/2015/10/20151002_125240.jpg» data-orig-size=»2048,1152″ height=»641″ sizes=»(max-width: 1140px) 100vw, 1140px» src=»https://imgprx.livejournal.net/9d6f68829309db5c32accb0dd1c1ed77e5c98611/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0fqQZTA56bnm6neujbsTsIb4L203FMyRue_4c48FCVbrQ» srcset=»https://imgprx.livejournal.net/776619377ddd40684a3f63307b1e8fa12c4b926d/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0erY-SCFU5OQNJysG-WrSszXcS8O8nsBZEPo4FgZrgtNg 300w, https://imgprx.livejournal.net/0bb95cd679faaec9827269905ab5ce22a73f6ba0/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0eTtq0S-Dx9eohP6yhfPfBv2OBpyvOV6pUmvv2eKbrhug 1024w, https://imgprx.livejournal.net/d5cd50ff44f8e31ee443a166f766b9f35374ff36/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0dtYK7B91ayzBLGLKibrm1zyXbCswO1RnGY9r6ii4J14Q 600w, https://imgprx.livejournal.net/090bd821bae502e023e6c669b96fb3175ff35f57/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0cBhxUeSDMruFGKCQKvSqFC3Vo_5WJ8DenAsePiWhDJbg 500w, https://imgprx.livejournal.net/9d6f68829309db5c32accb0dd1c1ed77e5c98611/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0fqQZTA56bnm6neujbsTsIb4L203FMyRue_4c48FCVbrQ 1140w, https://imgprx.livejournal.net/c9bb21d16bde98d6b063f66b3507783118ea057b/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0fDiyuw91hZRCw4ahTXpRjL8ZtnXoTMOobo8ecHzMoZSQ 555w, https://imgprx.livejournal.net/a32cf7b13dd7194a1383c32d4351398e40172078/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0e1GikrtW7ORCwnyeMVbZ8qhLLkvjvoeFS2BprT4WrydQ 360w, https://imgprx.livejournal.net/c3f6ef95ae5d052cb29346effec4df2892d5c286/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0deKUSYAVtpVoXW2cVkXcuKZ72EnYBhx16Xp0cOOL1jGA 262w, https://imgprx.livejournal.net/45b86599bbefba3c8a38e9567e692330c5540f2b/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0c0lE0kpsqLF7vpmJOvnQoFMB6Q5bvrEQF_4VbIVElWeQ 2048w, https://imgprx.livejournal.net/e1b193b4f15c6bd548ce9b00e5067d99497c715d/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0eAOikrzNRD6NjqVp9ZlqXSbAlPBvhPi4Zai4y2nr_8yw 1200w, https://imgprx.livejournal.net/e347e3c4bb2ec376126fce1f1fef6f87413b1329/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0d8xv43fGvbVCs2Y5SnusS0PJId4z67pdchol5PHr9Aog 1000w, https://imgprx.livejournal.net/39961a4528c0043f2e1f5deabfe7f7bb8bd78bd6/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0eKLk2vUZiizXtMfLpALa0ZyUmIVUIYs-_uQ3yKF2L8Gw 1110w, https://imgprx.livejournal.net/4542dee111431f7b109e37efaf254b4fb6b5648c/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0fQs6xzDSPRkvZi2PGBuu0BnXvUPI-ThvMU4m4WRJ-ZOw 720w, https://imgprx.livejournal.net/7d9160837f269d6e6267199a0f802562ae6aae59/oITSgC2-8NG7mv1BQh417mbCRU-aDlRNt0yPNOhsgGXiT2Ffa0oL1J9-Z7kRR_6hM6v_ON5-rYs_JBWdn3fXzMmH6nVwsaLUMHQTTpZzh0cBQGtgOguYWLGv4DSpulwY06bN92W9yyD6raRwCMcVrQ 524w» style=»font-style: inherit; font-variant: inherit; font-weight: inherit; font-stretch: inherit; font-size: inherit; line-height: inherit; font-family: inherit; margin: 0px; padding: 0px; border: 0px; vertical-align: baseline; box-sizing: border-box; display: block; max-width: 100%; height: auto; transition: all 0.3s; width: 825px;» width=»1140″ loading=»lazy» />

С помощью данной карты монтажа вы можете подключить самостоятельно сигнализацию в автомобиль Kia Rio 2015 года с автоматической коробкой передач.

Точки подключения сигнализации.

За приборной панелью:

Большой разъем приборной панели
Зеленый — Концевик багажника (смотреть на фото) (-)
Зеленый — Концевик дверей (смотреть на фото) (-)
Зеленый — Указатель поворота (смотреть на фото) (+)
Синий — Контроль за работой двигателя Генератор (+)
Малый разъем:
Синий — Указатель поворота (+)

Точки подключения сигнализации киа рио

Что выбрать – сигнализация от малоизвестного производителя или лидер продаж

На рынке присутствует огромное количество автомобильных сигнализаций разных моделей. Они отличаются по цене и набору функций. Охранные системы от известных производителей продаются чаще, а малоизвестные бренды находят поддержку лишь в узких кругах потребителей.

  • величина функционального ряда охранной системы – чем больше дополнительных защитных возможностей, тем лучше;
  • диапазон воздействия сигнализации – если охранная система работает исправно на достаточно большом расстоянии, её защитные функции более надёжные;
  • сравнение ценовых политик и функционального ряда охранных систем от нескольких производитель – даёт возможность избежать переплат и получить качественную продукцию дешевле;
  • анализ отзывов об сигнализациях конкретных покупателей – можно посмотреть на форумах, чтобы понять, как конкретная система будет работать на киа рио;
  • изучение тонкостей установки сигнализации – позволит определить можно ли установить систему самостоятельно или придётся обращаться за помощью в сервисный центр.

Хорошие модели встречаются, как среди дорогих автомобильных сигнализаций, так и в перечне более бюджетных вариантов. Владельцу киа рио просто нужно уделить достаточно времени выбору охранной системы и он найдёт нужный вариант.

Опросы и дополнительные исследования показали, что лидерские позиции в плане качества и продаж занимают сигнализационные системы StarLine, Pandora, Scher Khan, Sheriff и Magnym. Последняя система имеет поддержку GPS, что увеличивает её охранные возможности. Лидеры топа могут удивить владельца киа рио такими показателями:

  • наличие функции автозапуска и программ для дополнительного комфорта обладателя авто;
  • расширенный набор охранных датчиков, улучшающих качество сигнала;
  • есть система защиты от перехвата сигнала и система специальной кодировки;
  • практически все сигнализации имеют возможность предоставить покупателю функцию двухсторонней связи;
  • ещё более улучшенное качество тревожного сигнала.

Установка охранной системы на kia rio – вызвать профессионала или сделать всё самому. Если обладатель автомобиля киа рио ищет сигнализацию, которая идеально адаптируется под отечественные климатические условия – Scher Khan станет для него наиболее оптимальным вариантом. GPS модуль присутствует в сигнализационной системе Magnym.

Pandora имеет много дополнительных возможностей, но её стоимость очень высокая. Сигнализация StarLine – это вариант, который вмещает в себя самые необходимые функции, при этом не предлагая клиентам слишком высокую цену. Установка любой из этих сигнализаций может производиться специалистами или самостоятельно.

Профессиональная и самостоятельная установка сигнализации займёт примерно одинаковый промежуток времени. Но за профессиональный монтаж придётся выложить немало денег. Исходя из этой стороны каждому автомобилисту будет интересно как установить сигнализацию самостоятельно.

  • подготовить набор необходимых инструментов;
  • снять панели в нужных местах и освободить доступ к точкам подключения;
  • найти все точки подключения;
  • заняться установкой центрального блока, датчиков, сирены;
  • произвести подключение проводов по указанной в инструкции схеме;
  • заизолировать все провода, спрятать другие элементы сигнализации подальше от глаз;
  • вернуть части конструкции автомобильного механизма на свои места и воспользоваться функцией «автозапуск».

После того, как автозапуск сработает можно проверять возможности новой сигнализации и настраивать её на желаемый режим работы. Все современные модели автомобильных сигнализаций имеют автозапуск, что и делает процесс настройки сигнализации намного проще и быстрее. Установка должна производиться медленно, а после всех действий стоит проверить всё ли правильно сделано.

В автомобиле киа рио есть такие точки подключения:

  1. Концевики дверей, багажника и капота.
  2. Габариты.
  3. Ключ зажигания.
  4. Ручник.
  5. Тахометр.
  6. Датчик масла
  7. Поворотники, генератор и статор.

Провода какого цвета к ним подключать автомобилист может узнать из инструкции – к автомобильной сигнализации она прилагается.

Точки подключения автосигнализации на KIA Rio

Концевики дверей — зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника — зеленый оранжевый, правый разъем комбинации. Габарит — желтый черный (двойной), коричневый разъем монтажного блока.

Концевик капота — установить. Блокировка — зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса) Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке.

Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема). Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2). Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод. Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания:Плюс — синий ; зеленый. IG1 – розовый. IG2 – оранжевый. ACC – желтый. Стартер — белый.

Автомобиль, оборудованный полным центральным замком:Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание. Повороты — разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый ( ) – перед левый. желтый (-); черный ( ) – перед правый. оранжевый (-); зеленый ( ) – задний правый. синий (-); красный ( ) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Карта установки автосигнализации на KIA Rio 2008

Необходимые цепи для работы системыМесто расположения и подключения в автомобилеЦвет штатного провода автомобиля
ПитаниеБлок предохранителейКрасный толстый
МассаКузов
IGN1Блок предохранителейСиний толстый
IGN2Жгут замка зажиганияоранжевый
АССЖгут замка зажиганияжёлтый
СтартерЖгут замка зажиганиябелый
БензонасосБлок предохранителей коричневый разъемзелёный средний
ПоворотникиБлок предохранителей черный разъемСиний и зеленый
Стоп-сигналыЛягушка педали тормозакрасный
БагажникЛевый порогЗелено-оранжевый тонкий
Остальные двериБлок предохранителей Верхний белый разъемСиний тонкий (двойной)
Водительская дверьЛевый порогЗеленый тонкий
ЦЗ управлениеБлок предохранителей Верхний белый разъемСиний (-) закрыть Желто-черный (-) открыть
ЦЗ силовыеБлок предохранителей Верхний белый разьёмСерый ( ) открыть Серый ( ) закрыть

Точки подключения автосигнализации на KIA Rio 2021

Замок зажигания: 12V — красный и розовый зажигание 1— синий зажигание 2 — зеленый асс — синий под белым (можно не подключать) стартер при АКПП — белый стартер при МКПП — двойной синий на педали сцепления

Разъём кик-панели водителя: концевик двери (-) — розовый концевик багажника (-) — зеленый центральный замок (-) — белый/оранжевый (закрыть) и синий/оранжевый (открыть)

Жгут в кик-панели водителя: повороты ( ) — синий и коричневый стоп ( ) — красный бензонасос ( ) — белый ручник (-) — серый/оранжевый отпирание багажника ( ) — синий, силовой провод

зарядка ( ) — синий в черном разъёме слева от блока предохранителей, верхний крайний левый

Для обхода иммобилайзера использовал Starline BP-03.

Точки подключения автосигнализации на Kia Rio 2021

12В – красный толстый на блоке предохранителей

Замок зажигания: АСС – синий IGN1 – синий IGN2 – зелёный Стартер – белый Для варианта с МКПП: Стартер – синий провод на педали сцепления

Панель приборов: Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёме Двери – зелёный (тонкий) в левом разъёме Багажник – зелёный (тонкий) левом разъёме Ручник — красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок: отпирание — синий/красный запирание — белый/красный На разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ: 1000 2001 3000 4000 ЗП18 У001 ОС00 У000 dУOF dbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Точки подключения автосигнализации на KIA Rio 2020, ключ

Замок зажигания: АСС — синий Зажигание 1 – жёлтый Зажигание 2 — салатовый Стартер – серый 12 В – розовый

Щиток приборов: багажник — на приборке в большом разъеме – зеленый двери – зелёный (тонкий) в левом разъёме поворот 1 – синий в маленьком белом разъёме поворот 2 – зелёный в большом разъёме

Центральный замок – ставится привод

Autolis mobile

сигналайзер AUTOLIS Mobile получил на борт GSM-модем итальянской фирмы Telit, на базе которого реализован цифровой голосовой интерфейс и SMS-оповещение.

Comments 19

у меня с салона 15 было = кстати тебе в салоне какие функции в сигнализации подключали? у меня вот например я чувствую некоторые не работают, например датчик удара

Его можно включить у меня тоже сначала не работал. В инструкции почитай.

у меня даже багажник с сигналки не открывается) тоже в инструкции читать?) мне кажется ОД что то не до подключил)

Багажник то да, тебе дорабатывать надо. У меня в люксе на стандарте с белка открывает

был бы иммобилайзер, я бы сигналку не брал

Kia rio 5-door #стокнастиле › бортжурнал › вопрос по автозапуску

Вопрос к людям, пользующимся сигнализацией с автозапуском.

На улице не первую неделю похолодало. Хочется садиться в тёплую прогретую машину со всеми «удобствами» (тёплый руль, тёплая «пятая точка», очищены все стёкла и зеркала от снега и льда) и не ждать, а сразу ехать.

Вопрос в следующем: почему из всех «функций»/»опций» с автозапуска включаются печка/кондиционер и подогрев рулевого колеса? Почему не включаются подогрев сидений, лобового стекла в зоне стоянки стеклоочестителей, зеркал заднего вида и стекла? Разумеется, это при тех условиях, что все кнопки я включаю перед тем, как глушить двигатель.

Понятное дело, что всё и так достаточно быстро «греется», но не хочется ждать и минуты, пока оттают прилипшие к лобовому стеклу «дворники».

Что скажите, товарищи? Али это у меня одного такая «борода»?

Всем откликнувшимся, заранее, вагон благодарности!

Starline a93 2can 2lin

Надежная автомобильная сигнализация с несканируемым диалоговым кодом управления, интегрированным 2CAN 2LIN и ударопрочным брелком управления.

Если же вы часто оставляете автомобиль не в зоне прямой видимости или вам необходим контроль за его перемещениями, то целесообразно установить охранный комплекс с GSM/GPS модулями связи.

Блок в салоне

Находится под панелью, со стороны водителя. Для доступа уберите защитную крышку.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
