Как снять фару volkswagen tiguan

Как снять фару Тигуан

Владельцы Volkswagen Tiguan порой сталкиваются с необходимостью снятия элементов оптики с автомобиля. Демонтаж может потребоваться для покраски кузова, замены лампочек в приборах или полном обновлении светотехнического устройства. Мероприятие можно доверить автомастеру или же выполнить его самостоятельно. Предлагаем узнать, как снять фару Тигуан, чтобы впоследствии осуществлять мелкий ремонт кроссовера, не выезжая из гаража.

Как снять переднюю фару Тигуана

Для демонтажа участника передней оптики на модели первого поколения (2011-2015 г.в.) выполните следующие действия:

  1. Снимите клемму аккумуляторной батареи.
  2. Легким нажатием надавите на корпус фары.
  3. Поверните фиксирующий крепеж в сторону стрелки Open до упора. Аккуратно! Чрезмерные усилия могут стать причиной поломки!
  4. Тяните оптику на себя до того момента, пока не почувствуете упор в стопорную скобу.
  5. Нажмите и удерживайте в таком состоянии скобу, одновременно вытягивая фару из ниши.

Демонтировав блок-фару, вы имеете возможность заменить в ней лампы, провести ремонтные работы или заняться установкой новой детали кузова. Последующая сборка выглядит так:

  1. Установите деталь в направляющие пазы, предварительно очистив их от пыли и других загрязнений.
  2. Втолкните светотехнику в нишу. При правильной установке прозвучит характерный щелчок.
  3. Поверните болт в сторону Close.

Как снять заднюю фару Тигуан

Демонтаж задних фонарей Тигуан нужно осуществлять в таком порядке:

  1. Откройте багажный отсек и уберите накладку, прикрывающую болты крепежа прибора.
  2. Выкрутите два болта, снимите лючок аварийного набора, поверните белый шуруп против часовой стрелки.
  3. Аккуратно снимите фонарь.
  4. В демонтированном устройстве отсоедините электрический разъем для этого нажмите на клипсу.
  5. Сборку осуществляйте в обратном порядке.
Статья в тему:  Как снять аккумулятор volkswagen tiguan 4motion

Демонтированная фара позволяет выполнять с ней любую работу от замены ламп до полной замены устройства. Важно! Если вам нужно заменить запчасть VW, рекомендуется приобретать для этого оригинальные запасные части VAG, предназначенные для использования в конкретной модели.

Как видите, в демонтаже светотехники немецкого автомобиля Тигуан нет ничего сложного с процессом справится любой автовладелец, имеющий простой набор инструментов (отвёртки, ключи Торкс, накидные головки и др.), а также удобное место для проведения мероприятия.

Как снять фару на фольксваген тигуан

Инструкция: Отсоединять массу от аккумуляторной батареи не обязательно. Фары снимаются без демонтажа переднего бампера. На рисунках показано снятие или установка правой фары. Если фара была снята, то после установки фару необходимо отрегулировать.

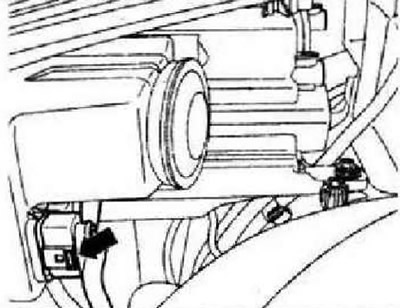

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять решетку радиатора. Разблокировать и отсоединить разъем -стрелка-.

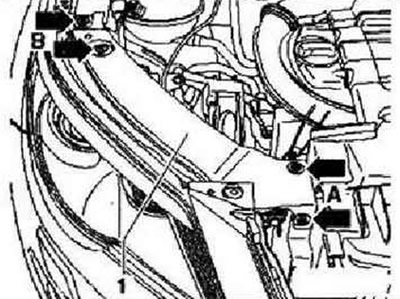

Выкрутить четыре болта крепления -стрелки А- и -стрелки В- снять кронштейн -1-.

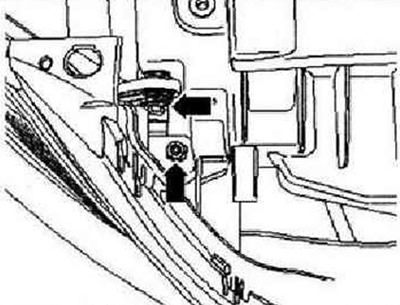

Выкрутить верхний и нижний болт крепления -стрелки- спереди на фаре.

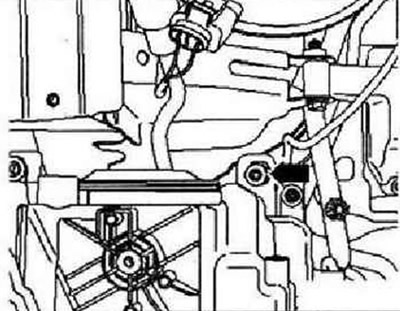

Выкрутить винт крепления -стрелка- сзади на фаре извлечь фару вверх из проема кузова.

Установка осуществляется в обратной последовательности. Соблюдать при монтаже кронштейна -1- последовательность затяжки болтов крепления. Затянуть сначала болты -стрелка А-, затем болты -стрелка В- предписанным моментом затяжки. Проверить установку фары на одинаковые боковые зазоры. Если зазоры между фарой и кузовом неравномерны, необходимо откорректировать положение фары. Проверить работу фары.

Статья в тему:  Volkswagen tiguan 2 какое масло заливать

Владельцы Volkswagen Tiguan порой сталкиваются с необходимостью снятия элементов оптики с автомобиля. Демонтаж может потребоваться для покраски кузова, замены лампочек в приборах или полном обновлении светотехнического устройства. Мероприятие можно доверить автомастеру или же выполнить его самостоятельно. Предлагаем узнать, как снять фару Тигуан, чтобы впоследствии осуществлять мелкий ремонт кроссовера, не выезжая из гаража.

Как снять переднюю фару Тигуана

Для демонтажа участника передней оптики на модели первого поколения (2011-2015 г.в.) выполните следующие действия:

  1. Снимите клемму аккумуляторной батареи.
  2. Легким нажатием надавите на корпус фары.
  3. Поверните фиксирующий крепеж в сторону стрелки Open до упора. Аккуратно! Чрезмерные усилия могут стать причиной поломки!
  4. Тяните оптику на себя до того момента, пока не почувствуете упор в стопорную скобу.
  5. Нажмите и удерживайте в таком состоянии скобу, одновременно вытягивая фару из ниши.

Демонтировав блок-фару, вы имеете возможность заменить в ней лампы, провести ремонтные работы или заняться установкой новой детали кузова. Последующая сборка выглядит так:

  1. Установите деталь в направляющие пазы, предварительно очистив их от пыли и других загрязнений.
  2. Втолкните светотехнику в нишу. При правильной установке прозвучит характерный щелчок.
  3. Поверните болт в сторону Close.

Как снять заднюю фару Тигуан

Демонтаж задних фонарей Тигуан нужно осуществлять в таком порядке:

  1. Откройте багажный отсек и уберите накладку, прикрывающую болты крепежа прибора.
  2. Выкрутите два болта, снимите лючок аварийного набора, поверните белый шуруп против часовой стрелки.
  3. Аккуратно снимите фонарь.
  4. В демонтированном устройстве отсоедините электрический разъем для этого нажмите на клипсу.
  5. Сборку осуществляйте в обратном порядке.
Статья в тему:  Сколько лошадей в volkswagen tiguan

Демонтированная фара позволяет выполнять с ней любую работу от замены ламп до полной замены устройства. Важно! Если вам нужно заменить запчасть VW, рекомендуется приобретать для этого оригинальные запасные части VAG, предназначенные для использования в конкретной модели.

Как видите, в демонтаже светотехники немецкого автомобиля Тигуан нет ничего сложного с процессом справится любой автовладелец, имеющий простой набор инструментов (отвёртки, ключи Торкс, накидные головки и др.), а также удобное место для проведения мероприятия.

Информация применима для ремонта автомобилей:
Volkswagen Tiguan / Фольксваген Тигуан (5N1, 5N2) 2008 — 2015
Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) 2004 — 2009
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 — 2010
Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 — 2009
Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5) 2009 — 2013
Volkswagen Jetta 6 / Фольксваген Джетта 6 (1G3, AV2) 2010 — 2014
Volkswagen Golf Plus / Фольксваген Гольф Плюс (521) 2009 — 2014
Volkswagen Touran / Фольксваген Туран (1T1, 1T2, 1T3) 2003 — 2015

порядок работ подходит и для других автомобилей собранным на платформе A5 / PQ35

По зиме еще, неаккуратно ткнулся в сугроб. ну и от бампера лопнули верхние крепления фары

уж было хотел ремонтировать крепеж, но в ЭТКЕ наткнулся на ремкомплект крепления фары
1TO998225 — верхний крепеж
1TO998225A — левый нижний
1TO998226 — правый нижний

Статья в тему:  Где находятся предохранители volkswagen tiguan

мне понадобился только верхний

Чтобы установить ремкомплект крепежа нам понадобится снять фару и следовательно бампер. в принципе в инете есть видео по снятию бампера:

но я еще решил продублировать с фото

1. Снимаем решетку радиатора

а. Выкручиваем болты (поз. 3) — звездочка Т30
б. Разблокированием фиксаторы с помощью отвертки
в. Вынимаем решетку вперед

2. Далее снимаем непосредственно сам бампер

а. Выкручиваем болты (поз. 3, 4) — звездочка Т30
б. Выкручиваем болты снизу бампера и в подкрылках (поз. 2, 7) — звездочка Т20
в. Вынимаем распорные пистоны (поз. 5).
г. Под подкрылками надо найти направляющие профили и поддеть отверткой и открыть замок
д. аккуратно вынимаем бампер вперед, при этом не оборвав эл. разъемы и шланги системы омывания фар и далее отключаем все это от бампера

а. Выкручиваем болты верхнего крепежа (поз. 10) — звездочка Т20
б. Выкручиваем болты направляющей и снимаем ее (снизу фары) — звездочка Т20
в. Выкручиваем болты верхнего крепежа (поз. 9) — звездочка Т20
г. Отключаем эл. разъем и снимаем фару

4. устанавливаем рем крепеж фары.

ну тут без комментариев

собираем все в обратной последовательности.

Добавление от Hysteresis:

Отмечу, что таким же образом можно отремонтировать фары на VW Golf 5, VW Golf 6, VW Golf Plus, VW Tiguan и пр. (артикулы как правило стотоят из кода модели и последующих 998 225 либо 998 226 для левой и правой фары соответственно).

Статья в тему:  Как снять зеркало на volkswagen tiguan

Для Тигуана >>2012:
5N0998225B — ремонтный комплект корпуса фары (в том числе с адаптивным светом) левый,
5N0998226B — ремонтный комплект корпуса фары (в том числе с адаптивным светом) правый.

Для Тигуана 2008>>2011:
5N0998225A — ремонтный комплект корпуса фары с адаптивный светом левый,
5N0998226A — ремонтный комплект корпуса фары с адаптивный светом правый.
5N0998225 — ремонтный комплект корпуса обычной фары левый,
5N0998226 — ремонтный комплект корпуса обычной фары правый.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Как снять заднюю фару Volkswagen Tiguan?

В этой статье будет описан процесс демонтажа задних стоп-сигналов автомобиля Volkswagen Tiguan 1 поколения. Статья будет полезна владельцам Фольксваген Тигуан, которым необходимо снять задние фонари для выполнения той или иной работы.

Это может быть и тонировка фар пленкой, и покраска, замена лампочек или полная замена фар. В любом из этих случаев придется демонтировать задние фары на Тигуане. Работа эта не отличается особой сложностью, хотя и требует наличия определенных знаний.

Что необходимо из инструментов?

  1. Отвертки и Torx T25;
  2. Головка на “8”;
  3. Пластиковая лопатка для демонтажа пластиковых панелей;
  4. Нож, напильник, кусачки.

Снятие задних фонарей на Volkswagen Tiguan

  1. Для того, чтобы снять задний стоп Фольксваген Тигуан, необходимо открыть багажник и подковырнуть при помощи пластиковой лопатки декоративную накладку, под которой находятся крепежные болты, которыми крепится задняя фара.
Статья в тему:  Как поменять щетки на volkswagen tiguan

  1. Используя Torx T25, выкручиваем два болта крепления, затем снимаем лючок аварийного набора, и поворачиваем против часовой стрелки болт белого цвета, это позволит снять фиксацию боковой клипсы.

  1. Теперь вы можете аккуратно поддеть фонарь и попытаться его снять.

  1. Когда задняя фара будет у вас в руках, отсоедините разъем питания путем нажатия на клипсу-фиксатор.

Теперь, когда фара полностью демонтирована, вы можете выполнить над ней любую работу, все зависит от ваших потребностей и предпочтений.

Замена ПТФ на Volkswagen Passat CC своими руками

Самостоятельная замена лампочек ближнего света на Citroen C1 Connexion

Самостоятельная замена ламп ближнего света и габаритов на Renault Megane II

3 комментария

  • Comments 3
  • Pingbacks 0

Ничего не понятно честно написал самые простые работы, самое трудное начинается после того как открутил болты дальше не понятно куда тянуть фары на себя или в бок. Написал бы подробно раз пишешь. Что когда крутишь этот белый болт или ключ или отвертка может упасть между кузовом и щитом и зря прочитал твои советы теперь еду сто пусть они поковыряет теперь з.фару. ты должен знать, что прочитав твои советы люди могут последовать этим. Может кто-то может сломать фару и заметно лампочки может обернуться заменой фары. Может ты снимал который уже раньше снимали.

Что за дебил. С такими кривыми и руками и пустой башкой нехрен лезть. Сразу езжай на сто. Это не твое

Статья в тему:  Где производят volkswagen tiguan

Тюнинг головного света и салонного освещения VW Tiguan

У многих наших коллег по гаражному сообществу сразу после того, как они стали обладателями Тигуанов 2-го поколения появилось желание замены ламп, как оптики, так и салонного освещения на более современные, а значит на более «зрячие» по степени освещенности типы.

Все дело в том, что галогеново рефлекторная оптика, так называемого американского исполнения не то, чтобы неудобна в условиях национальных особенностей освещения российских улиц, не говоря уже про наши трассы с освещением с помощью небесных светил. А зачастую такая оптика чрезвычайно небезопасна для езды.

Относительно обычной замены ламп, как головного, так и салонного света, а также ламп поворотной сигнализации и подсветки номера, то добро пожаловать на соответствующие разделы Руководства по действиям в чрезвычайных ситуациях Фольксваген Тигуан.

Последние материалы

Тaos vs Tiguan: битва конкурентов или раздел сфер влияния?

Тормозные диски Volkswagen Tiguan: выбор и замена

Что касается тюнинговых вариантов замены ламп либо всей оптики на новых Тигуанах, то наши гаражные Левши сразу включаются в горячие обсуждения. При этом:

  • одни рекомендуют брать для замены качественные репликации оптики, мол, дешево и сердито;
  • вторые настаивают на покупке фар ксеноново ЛЭДовского исполнения;
  • а третьи говорят, что не следует экономить на безопасности, мол, надо раскошелиться и взять современные оригинальные лампы или полностью оптику с топовых комплектаций того же Тигуана. А это, начиная с самых простых для ближнего света модулей на светодиодах и, заканчивая дальнем ЛЭДовским светом, но без линз.
Статья в тему:  Какой привод у volkswagen tiguan

Относительно конкретики, то, кому это интересно, оригинальные фары имеют такой артикул, как NB941035(36). Относительно наличия опций помощи, то эти фары позволяют:

  • максимально освещать как дорогу, так и обочину;
  • автоматическим затемняться при наличии встречных огней дальнего света (в виде так называемого ассистента динамического света либо DLA);
  • опять же автоматически определять расстояние до встречных огней и перекрывать тот или иной участок фары, чтобы не ослепить встречного участника движения.

Пример тюнинга головной оптики Тигуан 2

Один из владельцев Тиги 2-го поколения в бортовом журнале пишет, что взял для замены головного света такие фары, как NB941082:

  • с лампами Bi-LED;
  • с наличием линз;
  • с коррекцией положений кузова;
  • а также с дублированием подсвета поворотов.

Так как монтаж умной оптики требует не только сноровки, но и соответствующей аппаратной настройки, то наш коллега воспользовался сервисом дилерского центра. В журнале он пишет, что наблюдал за работой автомехаников со стороны, мол, воспользовался советом старших товарищей, которые зачастую говорят, что любое дело всякий сделать сможет, если подсматривать, как это осуществляют мастера.

Работенка не очень-то и сложная, но со своими тонкостями по поводу аккуратного снятия решетки и прочих изделий из пластики без повреждений ЛКП и без поломок клипс. За исключением, пожалуй, нюансов прошивки в соответствующем блоке управления светом, что требует специальной стендовой аппаратуры.

Статья в тему:  Volkswagen tiguan 2012 как подключить телефон

В бортовом журнале наш товарищ в качестве итогов замены оптики написал, что для него этот тюнинг стал одним из немногих улучшений, которые он делал на предыдущих 9 машинах, где оказались вполне себе оправданными потраченные финансы.

Замена салонного света

Другой наш коллега по тюнингу решил заменить стоковые лампы салона на светодиодные.

Опять же в бортжурнале, посвященном Фольксваген Тигуан он пишет, что замена двух светодиодов в переднем плафоне заняла совсем немного времени, в отличие от модернизации заднего плафона, где пришлось повозиться, вынимая его полностью из обшивки потолка.

Замена лампы ПТФ Тигуан 2

Если предыдущие разделы были посвящены тюнингу, то нижеследующий – банальной замене лампочки ПТФ вместо сгоревшей, так за отсутствие, в том числе и противотуманного света законодатель РФ предусмотрел довольно приличную сумму штрафа.

Опять же в одном из бортжурналов, наш коллега поделился опытом обычной замены ламп в противотуманках, указав на неправильность данных манипуляций через подкрылки.

Заводская инструкция рекомендует снимать пластиковые накладки. При этом необходимо аккуратно, но с усилием пальцами потянуть пластиковое изделие на себя.

После того, как будет снята накладка надо открутить два винта крепления и вытянуть противотуманку, направляя усилие набок, как это показано на фото:

Далее следует снять лампу, провернув ее против направления движения стрелок часов и поставить новую, желательно с наличием белого свечения, такую как, например, предлагается тут.

Статья в тему:  Как сложить задние сиденья volkswagen tiguan

Нужно иметь в виду, что лампочки со светодиодами, которые не являются обманками и, которые не показывают ошибок на бортовых компьютерах можно брать, например, здесь.

Важно! Контроль исправности ламп осуществляется с помощью появления сообщений на дисплее, которые либо призывают для совершения тех или иных манипуляций, либо информируют о неисправности ламп. При этом следует иметь в виду, что при выходе из строя одного светодиода, то из-за того, что он мало потребляет энергии сообщение о неисправности может и не поступить.
