Передние крылья — снятие и установка
Кузов. Экстерьер (наружные элементы). Фольксваген Гольф 5
Автомобили Golf
Снятие
1. Снимите передний бампер.
2. Снимите подкрылки из колесных ниш передних колес.
3. Вывинтите три болта и снимите боковой направляющий профиль для бампера.
4. Отвинтите гайку 6 и вывинтите болты 2 (см. иллюстрацию).

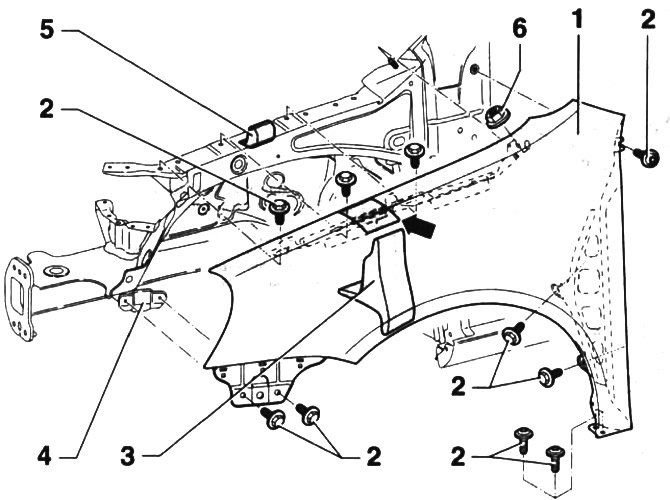

45.4. Передние крылья. Автомобили Golf
1 – крыло
2 – болты. Момент затяжки 6 Нм
3 – профиль. Находится в незакрепленном состоянии между крылом и верхним лонжероном
4 – распорка
5 – профиль. Приклеен к крылу
6 – гайка. Момент затяжки 6 Нм
5. Извлеките профиль 3, находящийся между крылом и верхним лонжероном (см. иллюстрацию 45.4).
6. Нагрейте феном крыло возле профиля 5 (см. стрелку на иллюстрации 45.4), чтобы ослабить посадку профиля.
7. Снимите крыло.
Установка
Установка крыла выполняется в последовательности, обратной снятию.
При установке соблюдайте предписанные зазоры между крылом и рядом расположенными деталями кузова.
Номинальные размеры зазоров:
- Зазор между крылом и капотом — 3,5 ± 0,5 мм
- Зазор между крылом и передней дверью 3,5 ± 0,5 мм
- Зазор между крылом и фарой — 1,2-3,0 мм
- Зазор между крылом и бампером — 0,0-0,5 мм
Автомобили Touran
Снятие
8. Снимите передний бампер.
9. Снимите подкрылки из колесных ниш передних колес.
10. Снимите передние молдинги.
11. Вывинтите четыре болта и снимите боковой направляющий профиль для бампера.
12. Вывинтите болты 2 и 6 (см. иллюстрацию).

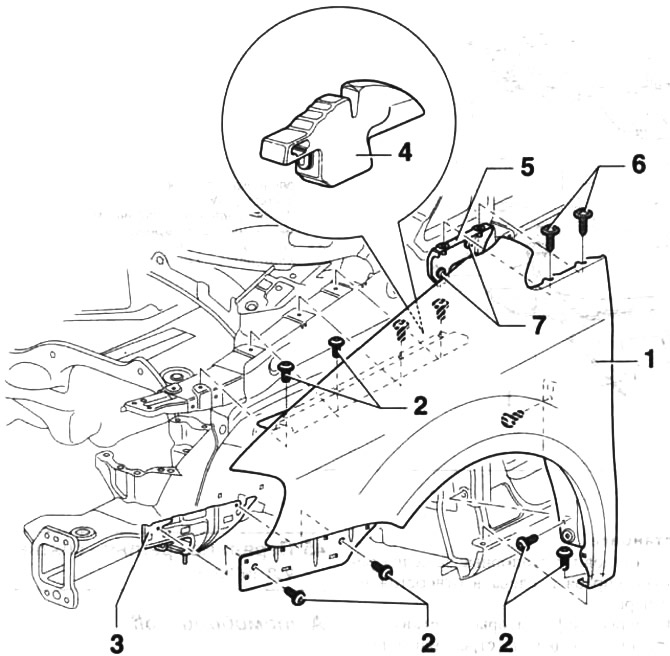

45.12. Передние крылья. Автомобили Touran
1 – крыло
2 – болты. Момент затяжки 6 Нм
3 – распорка
4 – вставка
5 – крепежный уголок
6 – болты. Момент затяжки 6 Нм
7 – болты. Момент затяжки 6 Нм
13. Снимите крыло.
Установка
Установка крыла выполняется в последовательности, обратной снятию. При установке соблюдайте предписанные зазоры между крылом и рядом расположенными деталями кузова.
Номинальные размеры зазоров
- Зазор между крылом и капотом — 3,0 ± 1,0 мм
- Зазор между крылом и передней дверью — 3,0 ± 1,0 мм
- Зазор между крылом и фарой — 0,75-2,0 мм
